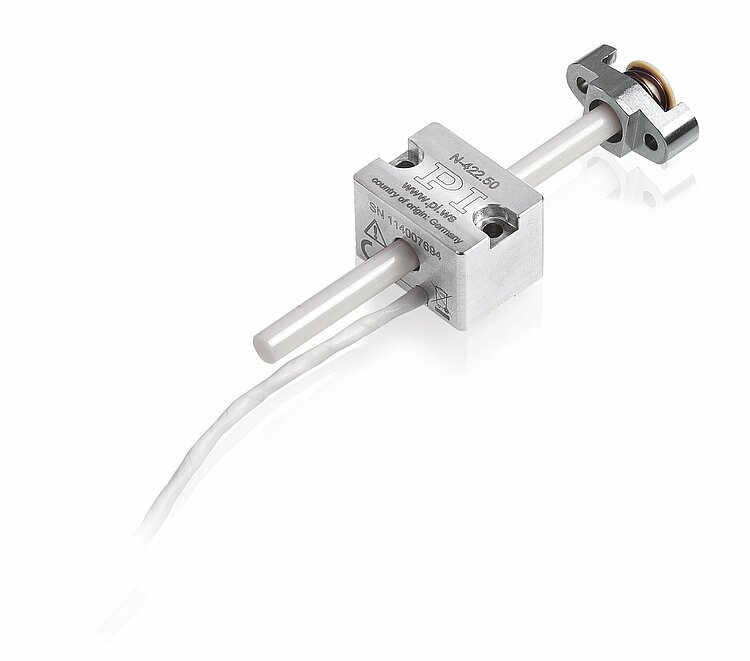

N-422 Linear Actuator with Piezo Motor

N-422 Linear Actuator with Piezo Motor

Inexpensive and Easy to Integrate

  • Easy integration: Two mounting versions
  • Silent: Operating frequency to >20 kHz
  • Velocity over 5 mm/s
  • Submicron resolution
  • Holding force to 10 N
to content Vai alla quotazione / ordine

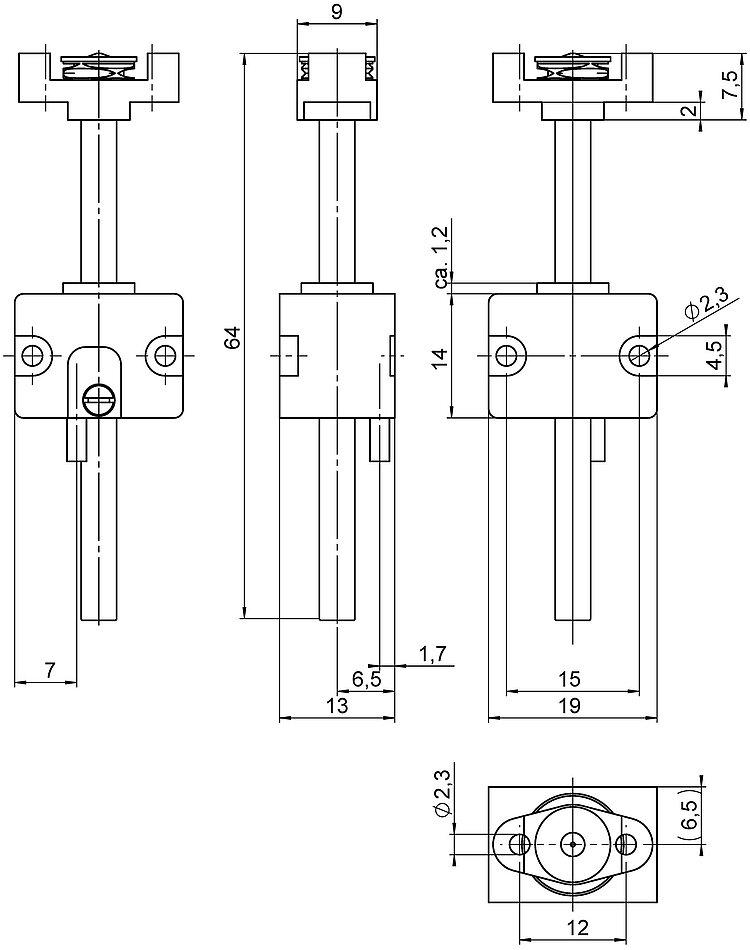

N-422, dimensions in mm. Note that a comma is used in the drawings instead of a decimal point.
N-422 Linear Actuator with Piezo Motor
Descrizione del Prodotto Specifiche Download Quotazione / Ordine

Piezo motor direct drive

OEM actuator without position sensor. Continuous motion with step frequencies in the ultrasound range. Mounting via thread on the front or on a level surface perpendicular to the direction of motion.

Inertia drive

Self-locking, no heat generation at rest. Noiseless drive with operating frequencies over 20 kHz. Resolution in step mode approx. 300 nm, open loop.

Application fields

Industry and research. Alignment of optical elements, micromanipulation, biotechnology, cell manipulation, medical technology.

Scarica il datasheet Vai alle Specifiche

Specifications

Datasheet

Datasheet N-422

Versione / Data
2023-03-07
pdf - 475 KB
Versione / Data
2023-03-07
pdf - 479 KB
Download
Download
Vai al download

Downloads

Datasheet

Datasheet

Datasheet N-422

Versione / Data
2023-03-07
pdf - 475 KB
Versione / Data
2023-03-07
pdf - 479 KB
Download
Download

Documentation

Documentation

User Manual MP116

N-422 PIShift OEM Linear Drive

Versione / Data
1.1.3 2023-03-26
pdf - 1 MB
Versione / Data
1.1.3 2023-03-26
pdf - 1 MB

3D Models

3D Models

N-422 3-D model

zip - 78 KB
Vai alla quotazione / ordine

Quote / Order

Ask for a free quote on quantities required, prices, and lead times or describe your desired modification.

Ask for custom design Go to quote list

Chiedi ad un Ingegnere!

Ricevere rapidamente una risposta alla tua risposta via email o telefono da un Sales Engineer dalla sede PI più vicina a te.

0039 02 665 011 01info@pionline.it
Contattaci!
Compatible Electronics Compatible Accessories Related Products
E-872.401 Q-Motion® Piezo Motor / PiezoMike Drive Electronics

Technology

Azionamento Piezo Inerziale

Azionamento Piezo Inerziale

I motori inerziali sono azionamenti piezo a basso costo e poco ingombranti, con forze di tenuta relativamente limitate e una corsa che è limitata solo dalla lunghezza dell'elemento di scorrimento.
