Attuatori Piezo per il Clock Dinamico e Preciso dell'Otturatore dell'Ugello

La varietà dei materiali e delle applicazioni nella lavorazione della plastica è in continua crescita. Questa tendenza è stata riconosciuta per tempo dagli specialisti di ingegneria meccanica Arburg che, oltre al classico stampaggio a iniezione in questo mercato in espansione, hanno sviluppato un altro processo industriale: L'Arburg Plastic Freeforming (APF) è un cosiddetto freeformer che permette una grande libertà di progettazione e diversità di materiali e realizza anche geometrie di pezzi che normalmente non potrebbero essere formati con lo stampaggio a iniezione.

Campi di Applicazione

Impianti Medicali

Gli impianti e le ortosi adattati su misura sono un'importante area di applicazione per la produzione additiva.

Componenti Funzionali

Grazie alle proprietà meccaniche, il materiale è inoltre adatto per le applicazioni nell'industria automobilistica e aerospaziale.

Componenti Meccanici

Il componente mobile funzionale e resiliente realizzato in bio-poliammide viene ottenuto in un solo passaggio utilizzando la tecnica di produzione additiva.

Principio di Funzionamento

Il processo centrale della produzione additiva è la generazione delle gocce nell'ugello dell'unità di scarico. Gli attuatori piezo convertono l'energia elettrica direttamente in energia meccanica e consentono il movimento con una risoluzione subnanometrica. Raggiungono corse fino a circa un millimetro e un'alta dinamica con frequenze fino a diverse migliaia di Hertz. L'unità di scarico del freeformer lavora attualmente con frequenze tra 60 e 200 Hz.




  1. Requisito essenziale: Granulato standard qualificato
  2. Trattamento del materiale con vite come per lo stampaggio a iniezione.
  3. Il serbatoio del materiale tra la vite e la punta dell'ugello si trova sotto pressione
  4. L'attuatore Piezo blocca l'otturatore dell'ugello
  5. Otturatore dell'ugello
  6. Scarico di singole gocce sulla punta dell'ugello
  7. Il supporto del componente sposta il componente stesso in direzione X e Y e in direzione Z in modo graduale verso il basso
ARBURG Martin Neff

Per la generazione delle goccioline, abbiamo deciso di utilizzare un attuatore piezo per sincronizzare l'otturatore dell'ugello poiché questo fornisce l'alta dinamica e la precisione necessarie per lo scarico del materiale.

Sito web Arburg

Proprietà dell'Attuatore Piezo

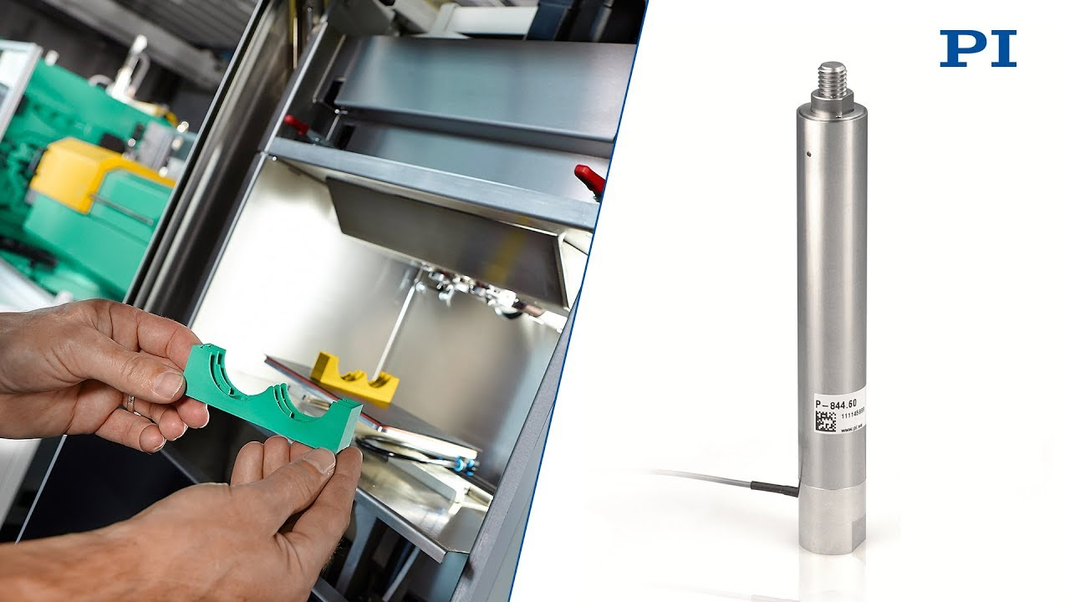

Oltre alla precisione e alla dinamica, l'attuatore PICMA® che viene utilizzato per il clock dell'otturatore dell'ugello durante il processo APF, ha una serie di altre caratteristiche che lo rendono ideale per l'uso nella produzione additiva industriale. L'attuatore progettato secondo le specifiche del cliente ha una corsa fino a 90 µm con risoluzione subnanometrica, può essere caricato a pressione fino a 3.000 N e il suo tempo di risposta in microsecondi lo rende eccezionalmente veloce. Nessun'altra tecnologia di valvole offre un tempo di risposta così rapido a una dimensione paragonabile.

Inoltre, grazie al loro isolamento interamente in ceramica, gli attuatori PICMA® surclassano i tradizionali attuatori piezo rivestiti di polimeri in termini di prestazioni e durata. Lo strato isolante in ceramica protegge il blocco piezoceramico monolitico dall'umidità e dai guasti dovuti all'aumento della corrente di dispersione, e quindi permette di ottenere elevati cicli di movimento in condizioni ambientali estreme. La struttura monolitica provoca anche una elevata frequenza di risonanza, che è la ragione per cui questi attuatori sono ideali per applicazioni altamente dinamiche.
