Massima Precisione con Attuatori Piezo Lineari Multistrato
Attuatori ad alte prestazioni per un controllo preciso
Massima Precisione con Attuatori Piezo Lineari Multistrato
Attuatori ad alte prestazioni per un controllo preciso
Gli attuatori piezo multistrato rappresentano una soluzione innovativa per operazioni di posizionamento in diversi settori tecnologici. Offrono i seguenti vantaggi chiave volti a migliorare l'efficienza e la precisione dei sistemi:
- Affidabilità che dura nel tempo
- Elevata rigidità per una stabilità di sistema ottimizzata
- Tempi di risposta rapidi nell’ordine dei microsecondi per allineamenti veloci
- Alta precisione con risoluzione subnanometrica per spostamenti ultra-fini
Desideri Maggiori Informazioni Prima di Richiedere un Preventivo?
- Lo spazio è ridotto e servono movimenti precisi?
Gli attuatori piezo sono noti per il loro design compatto. Sono disponibili in diversi formati e possono essere impiegati in applicazioni AC e DC e spazi ristretti. - Cerchi affidabilità in ambienti complessi?
Gli attuatori piezo multistrato PICMA® stack garantiscono eccellente stabilità termica, resistenza all’umidità e capacità di funzionare in ultra-alto vuoto fino a 10-9 hPa. Sono adatti all'uso anche in ambienti criogenici. - Hai bisogno di un design su misura?

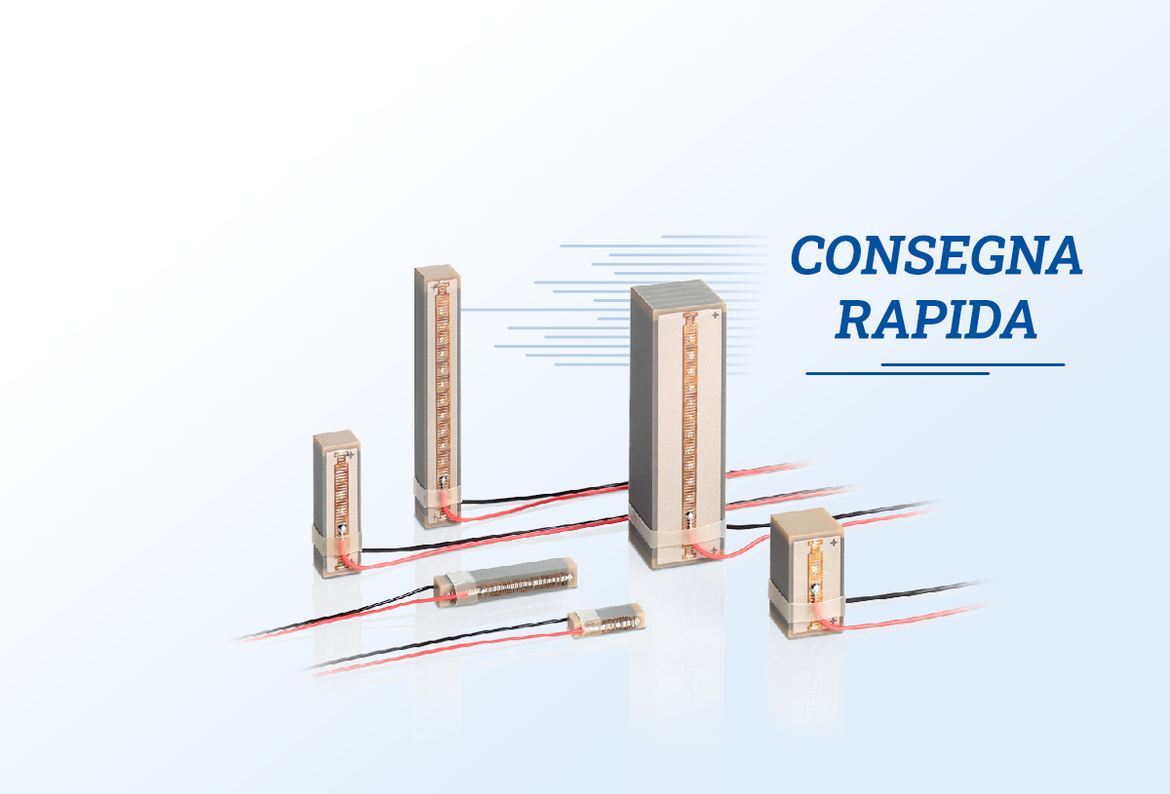

Su richiesta offriamo design su misura e prototipi sviluppati per esigenze specifiche. - Ti serve una consegna veloce?
Alcuni modelli di attuatori lineari piezo multistrato PICMA® sono disponibili con tempi di consegna molto rapidi, per rispondere prontamente alle tue necessità. Maggiori dettagli sono disponibili nella sezione Domande frequenti.
White Paper: Highly Dynamic Precision Dosing with Piezo Technology
White Paper: Highly Dynamic Precision Dosing with Piezo Technology
- Generazione di gocce senza contatto
- Caratteristiche dell'attuatore
- Adattabilità dell'attuatore
Scopri i Dettagli Tecnici degli Attuatori PICMA®️Multistrato
Scopri i Dettagli Tecnici degli Attuatori PICMA®️Multistrato
- Tabelle delle specifiche
- Versioni su misura
- Disegni tecnici e immagini
- Selected actuators are available with shorter lead times. Corresponding variants are described in the FAQ.
Scopri i Dettagli Tecnici degli Attuatori Piezo Stack Multistrato PICMA® PLUS
Scopri i Dettagli Tecnici degli Attuatori Piezo Stack Multistrato PICMA® PLUS
- Tabelle delle specifiche
- Versioni su misura
- Disegni tecnici e immagini
- Selected actuators are available with shorter lead times. Corresponding variants are described in the FAQ.
Prodotti a confronto
| PICMA® | PICMA® PLUS | |
|---|---|---|
| Materiale | PIC252 | PIC252 |
| Isolamento | Ceramica | Ceramica |
| Corsa (5×5×36 mm) | (32 μm) | +12 % (36 μm) |
| Capacità elettrica (5×5×36 mm) | (3.1 μF) | +15 % (3.6 μF) |
| Durata in DC (MTTF) | 60 anni* | 60 anni* |
| Durata in AC | 1 × 109** | 1 × 109*** |
* Condizioni di test: umidità relativa = 70% UR | Temperatura = 22 °C | Tensione = 100 V DC
** 1 × 109 cicli testati, condizioni di test: 0 V - 100 V, onda sinusoidale, frequenza > 10 Hz ... < xxx Hz (limitati all'autoriscaldamento dall'attuatore)
*** 1 × 109 cicli stimati, 3 × 108 cicli testati, condizioni di test: 0 V - 100 V, onda sinusoidale, frequenza > 10 Hz ... < xxx Hz (limitati all'autoriscaldamento dell'attuatore)
Per soddisfare i requisiti specifici per l'applicazione, sono disponibili specialiterminali in metallo o ceramica per l'accoppiamento meccanico. Per i sistemi ad alta dinamica, possono disponibili elettrodi specifici per correnti fino a 20 A, che permettono di raggiungere frequenze operative nell’ordine dei kilohertz, in combinazione con amplificatori ad alte prestazioni. Gli attuatori lineari sono inoltre disponibili sia con foro interno a isolamento interamente in ceramica che con alloggiamento.
Questi attuatori trovano impiego in campo industriale e medico, garantendo meccanismi di azionamento affidabili in processi quali il dosaggio di adesivi, le tecnologie di stampa industriale e il posizionamento in sistemi di microscopia e ottici. Il controllo preciso della corsa li rende ideali anche per applicazioni di robotica, nei processi di automazione e nei sistemi di controllo e monitoraggio.
Attuatori Piezo Stack Multistrato PICMA®
| Dimensioni | Corsa nominale | Corsa max. | Forza di bloccaggio | Rigidezza | Capacità elettrica | Frequenza di risonanza |
|---|---|---|---|---|---|---|---|
|
| µm | µm | N | N/µm | µF | kHz |
P-883.11/10 | 3 mm × 3 mm × 9 mm | 6.5 | 8 | 290 | 36 | 0.21 | 135 |
P-883.51/50 | 3 mm × 3 mm × 18 mm | 15 | 18 | 310 | 18 | 0.48 | 70 |
P-885.51/50 | 5 mm × 5 mm × 18 mm | 15 | 18 | 900 | 50 | 1.5 | 70 |
P-885.91/90 | 5 mm × 5 mm × 36 mm | 32 | 38 | 950 | 25 | 3.1 | 40 |
P-887.91/90 | 7 mm × 7 mm × 36 mm | 32 | 38 | 1850 | 50 | 6.4 | 40 |
P-888.51/50 | 10 mm × 10 mm × 18 mm | 15 | 18 | 3600 | 200 | 6.0 | 70 |
P-888.91/90 | 10 mm × 10 mm × 36 mm | 32 | 38 | 3800 | 100 | 13.0 | 40 |
Attuatori Piezo Stack Multistrato PICMA® PLUS
| Dimensioni | Corsa nominale | Corsa max. | Forza di bloccaggio | Rigidezza | Capacità elettrica | Frequenza di risonanza |
|---|---|---|---|---|---|---|---|
|
| µm | µm | N | N/µm | µF | kHz |
| 000128026 | 3 mm × 3 mm × 9 mm | 8 | 9.5 | 320 | 34 | 0.24 | 135 |
| 000128103 | 3 mm × 3 mm × 18 mm | 17 | 20 | 340 | 17 | 0.54 | 70 |
| 000124106 | 5 mm × 5 mm × 18 mm | 17 | 20 | 930 | 46 | 1.6 | 70 |
| 000100014 | 5 mm × 5 mm × 36 mm | 36 | 43 | 1000 | 23 | 3.5 | 40 |
| 000125974 | 7 mm × 7 mm × 36 mm | 36 | 43 | 2000 | 46 | 7.2 | 40 |
| 000128404 | 10 mm × 10 mm × 18 mm | 17 | 20 | 3720 | 186 | 6.8 | 70 |
| 000128106 | 10 mm × 10 mm × 36 mm | 36 | 43 | 4000 | 93 | 14.6 | 40 |
Non è la Giusta Soluzione ? Esplora gli Altri Attuatori Disponibili
Scopri i nostri prodotti alternativi o contattaci: saremo lieti di aiutarti a trovare la soluzione perfetta!
